Газоанализатор FTIR-3000
Газоанализатор FTIR-3000
Газоанализатор FTIR-3000 разработан на основе технологии инфракрасной спектроскопии с преобразованием Фурье (FTIR). Он может одновременно контролировать несколько газовых компонентов в выхлопных газах, включая SO2, NOx, NO, NO2, CH4, HCl, HF, CO, CO2, O2, H2O и т. д. Другие компоненты газа также могут быть расширены по мере необходимости, например, NH3, SO3, N2O и т. д.

  • ФТЬИР-3000

  • YUAN ZHENG

B2B does not have purchase function
库存： 0
Запрос цены
Добавить в корзину

Газоанализатор FTIR-3000 разработан на основе технологии инфракрасной спектроскопии с преобразованием Фурье (FTIR). Он может одновременно контролировать несколько газовых компонентов в выхлопных газах, включая SO2, NOx, NO, NO2, CH4, HCl, HF, CO, CO2, O2, H2O и т. д. Другие компоненты газа также могут быть расширены по мере необходимости, например, NH3, SO3, N2O и т. д.

FTIR-3000 отличается высокоточным детерминистическим и количественным анализом сжигания отходов/сверхнизкими выбросами дымовых газов. Один анализатор может измерять более 10 компонентов газа. Это компактная конструкция с высокой степенью интеграции, которая значительно снижает затраты на инвестиции и обслуживание системы непрерывного онлайн-мониторинга выбросов.


Принцип работы

Газоанализатор FTIR-3000 разработан на основе принципа преобразования инфракрасного спектра Фурье. Молекулы анализируемого газа поглощают определенные частоты энергии инфракрасного света и формируют соответствующие спектры поглощения. Его можно использовать для одновременного измерения нескольких газов.

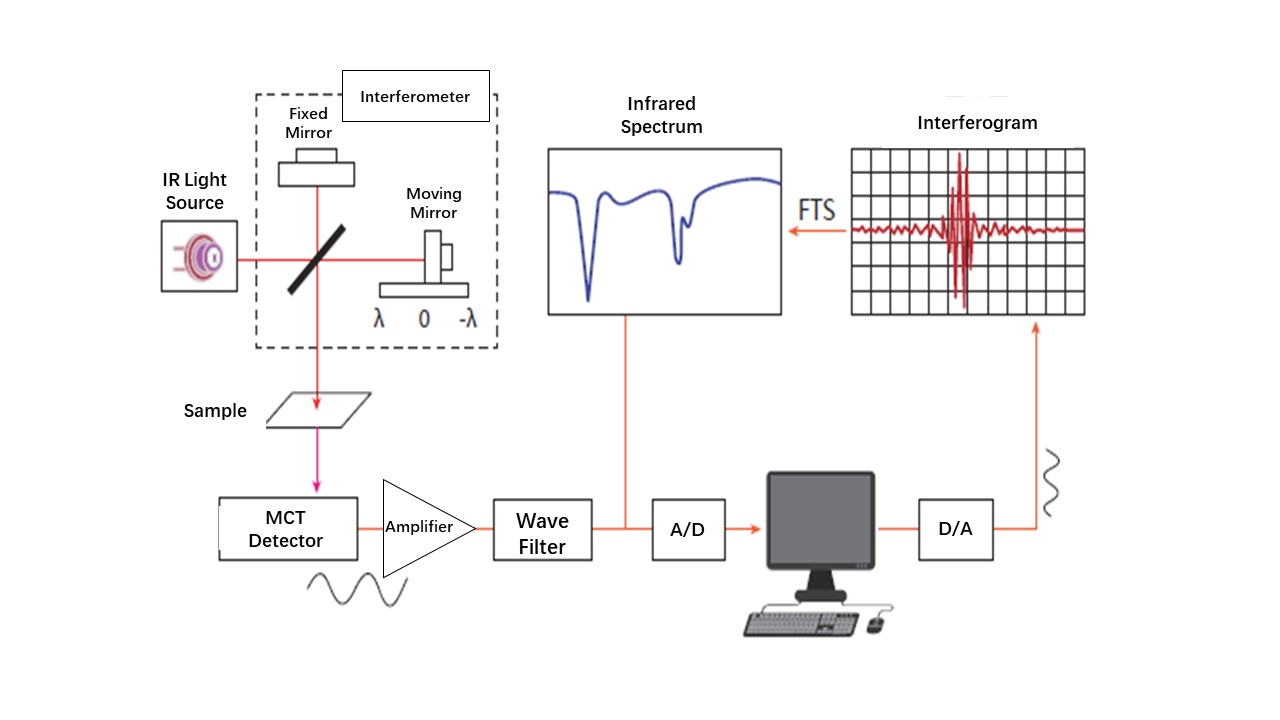

Анализатор в основном состоит из источника инфракрасного света, апертуры, интерферометра (делителя луча, подвижного зеркала, неподвижного зеркала), газовой камеры, детектора, а также различных инфракрасных зеркал, лазеров, плат управления и источников питания.

Свет, излучаемый источником света, разделяется светоделителем на два луча: один луч передается на движущееся зеркало, а другой отражается на неподвижное зеркало. Два луча света отражаются отдельно от неподвижного и движущегося зеркала, а затем возвращаются в светоделитель. Движущееся зеркало движется по прямой с постоянной скоростью, что приводит к разнице оптических путей между двумя лучами после разделения светоделителем, что вызывает интерференцию. Интерференционный свет проходит через камеру анализируемого газа после схода в светоделителе, а интерференционный свет, содержащий информацию об анализируемом газе, достигает детектора после прохождения через анализируемый газ. Обнаруженный сигнал оцифровывается и преобразуется в Фурье с помощью компьютера. Наконец был получен инфракрасный спектр поглощения пробы газа. Каждый газ имеет поглощение в определенном положении спектра. Путем анализа спектра каналов можно рассчитать значения концентрации каждого газа.

FTIR-3000 в защитном корпусе

Приложение

•       Электростанция по сжиганию мусора;

•       Сжигание опасных отходов;

•       Сжигание медицинских отходов;

•       Электростанция на биомассе;

•       Нефтяная металлургия и нефтехимия



Измерительный газ:

SO2, NO, NO2, NOx, CO, CO2, H2O, CH4, HCl, HF, O2

Принцип измерения:

SO2, NO, NO2, NOx, CO, CO2, H2O, CH4, HCl, HF:  FTIR;

O2:  Цирконий

Диапазон измерения:

SO2:  0–500 мг/м3

НЕТ: 0–300 мг/м3

NO2: 0–300 мг/м3

NOx: 0–759 мг/м3

CO: 0–300 мг/м3

CO2: 0–20% об.

O2: 0–25% об.

H2O: 0–32 %

CH4: 0–400 мг/м3

HCl: 0–100 мг/м3

ВЧ:  0–80 мг/м3

Нулевой дрейф:

≤2% полной шкалы/7 дней

Дрейф размаха:

≤2% полной шкалы/7 дней

Ошибка линейности:

≤2% полной шкалы

Повторяемость:

≤2%

Время ответа:

Т90≤90-е

Расход пробного газа:

≥ 2 л/мин

Давление:

Окружающее давление ±0,1 бар

Температура:

180℃

Влажность:

<90% относительной влажности, без конденсации.

Интерфейс связи:

RS485, RS232, USB, 4–20 мА, RJ45

Протокол связи:

ModBus RTU, протокол связи можно настроить

Источник питания:

(220±10%) В переменного тока, 50/60 Гц

Потребляемая мощность:

600 Вт

Рабочая температура:

15~35°С

Рабочая влажность:

<85% относительной влажности, без конденсации.

Измерение:

483 (Ш) × 610 (Г) × 221 (В) мм

Вес нетто:

Прибл. 30 кг

Калибровка:

Автоматическая настройка интервала калибровки нулевой точки:

Интервал автоматической калибровки нулевой точки можно установить и отрегулировать в пределах 1–60 000 часов.

Настройка времени калибровки нулевой точки/времени продувки:

Время автоматической калибровки нулевой точки, время продувки можно установить в пределах 1–300 с.

Сигнализация верхнего и нижнего предела:

Сигнал тревоги выводится на основе предварительно установленных верхнего и нижнего пределов тревоги.

Когда измеренные значения концентрации каждого компонента превышают верхний предел сигнализации или падают ниже нижнего предела сигнализации, срабатывает сигнализация.
