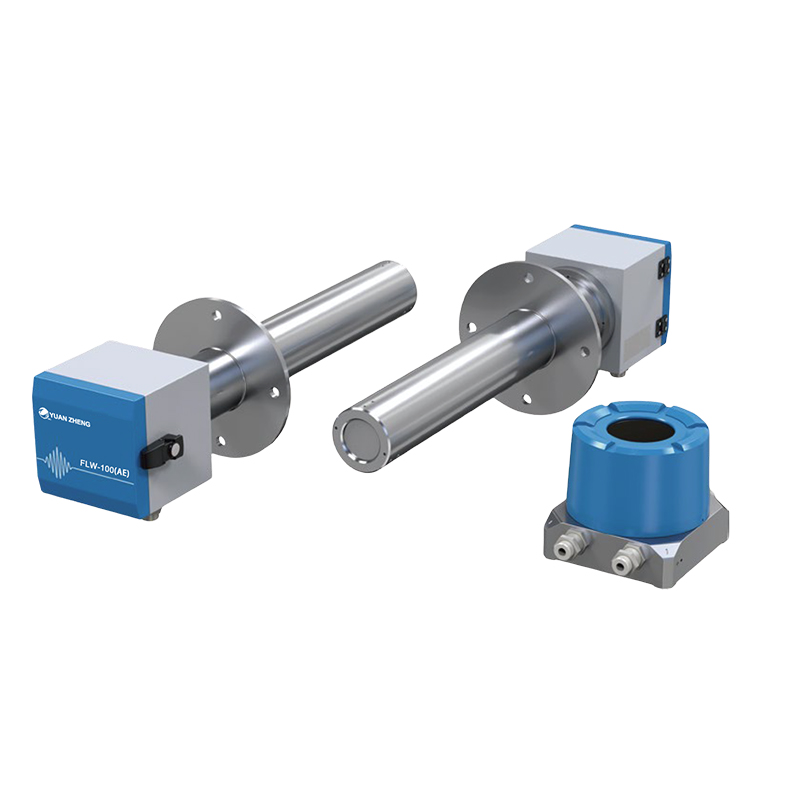

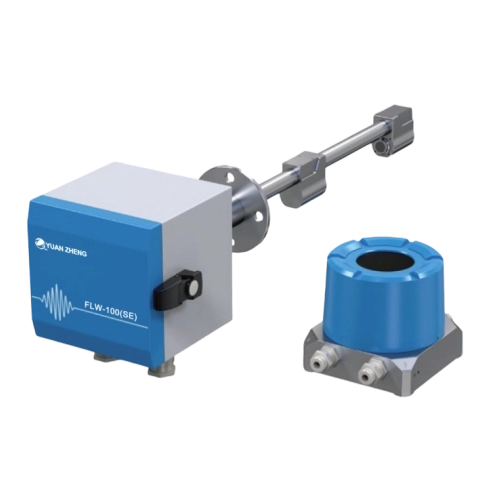

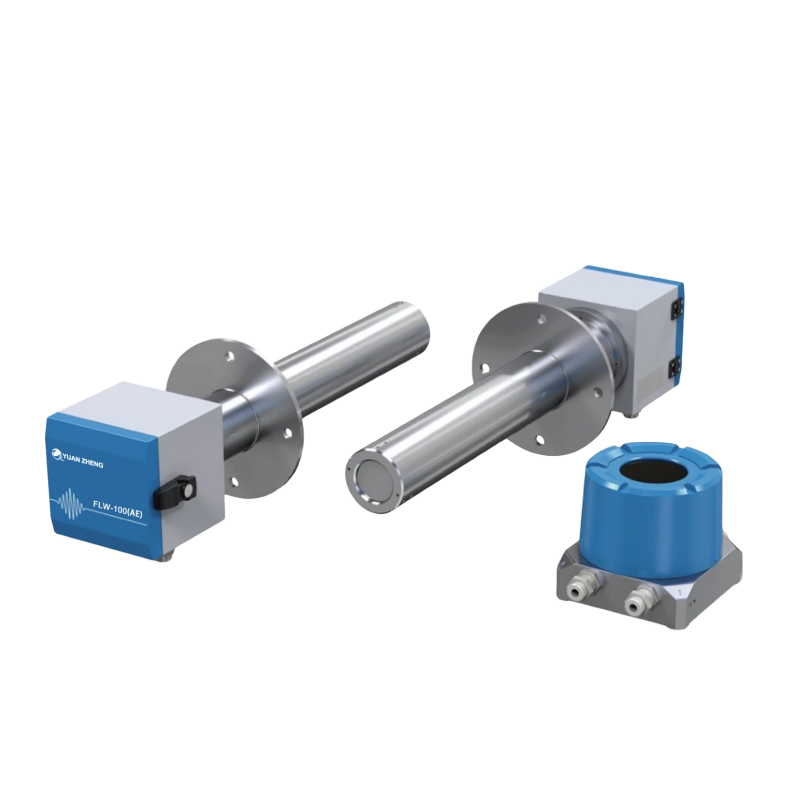

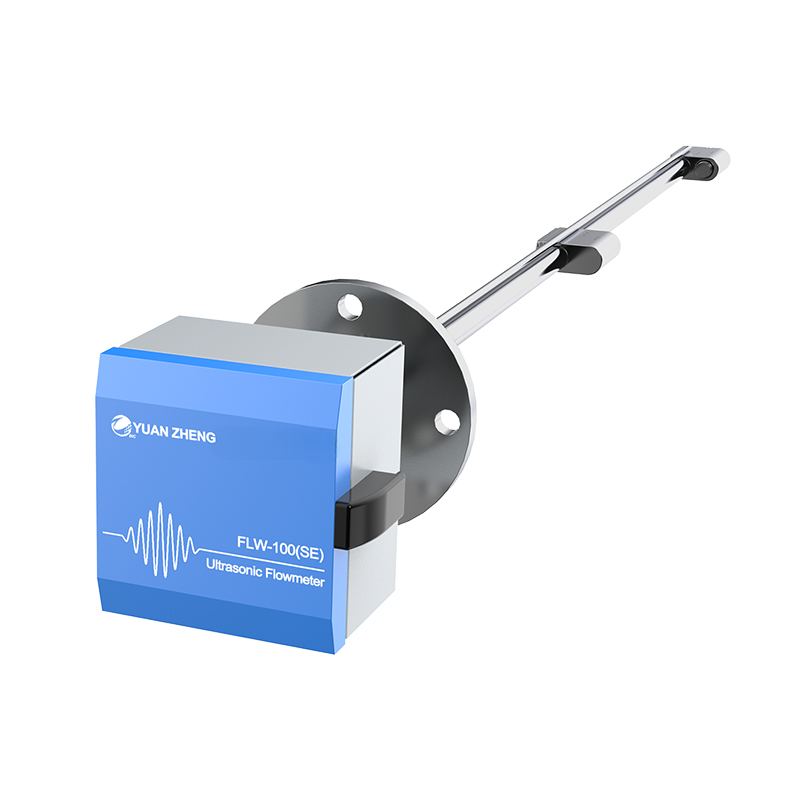

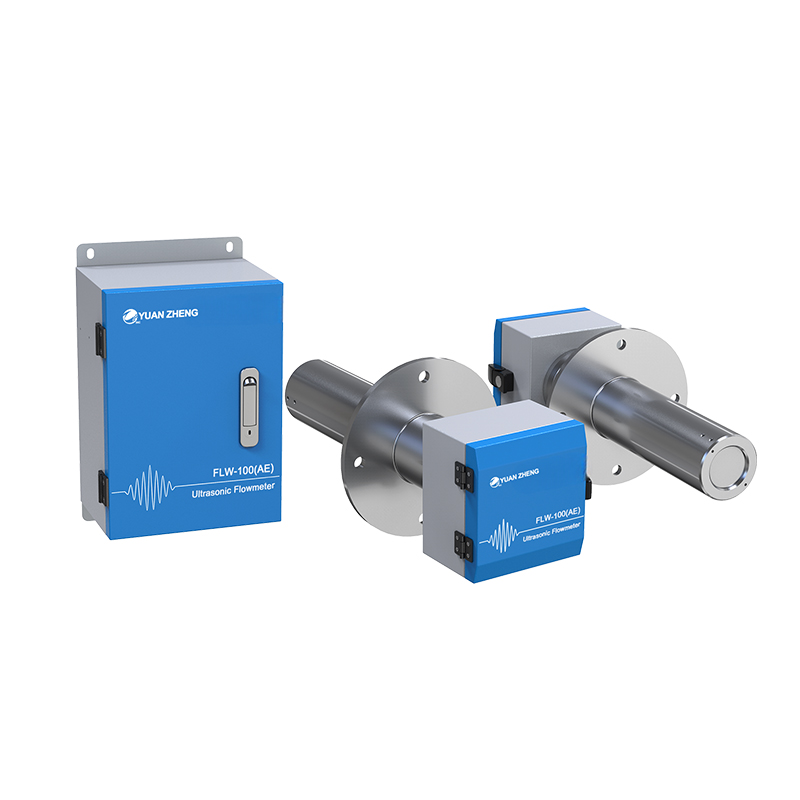

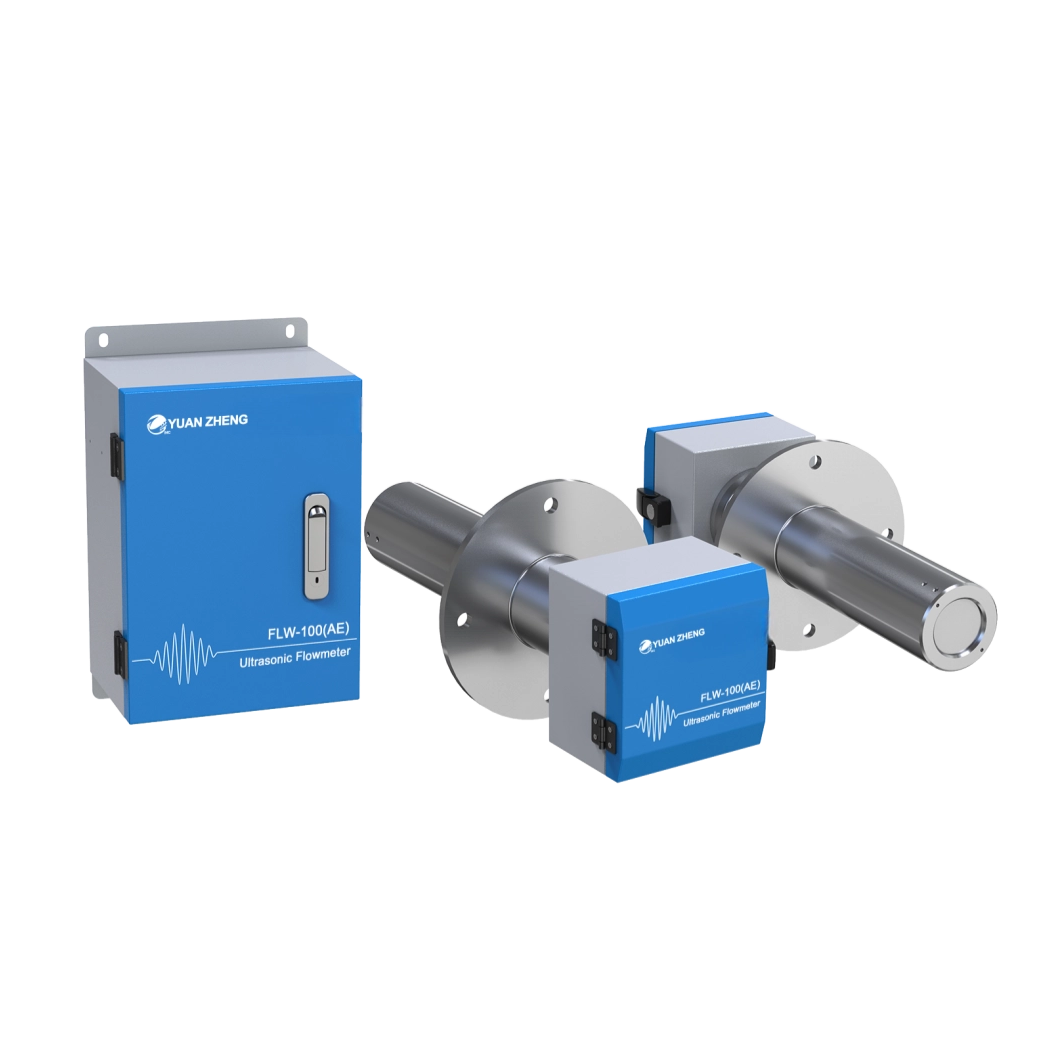

Ультразвуковой расходомер выбросов FLW -100 применяется в системе непрерывного мониторинга выбросов (CEMS) для непрерывного измерения расхода выбросов в режиме реального времени. Он разработан на основе ультразвукового принципа разницы во времени. Он использует пару ультразвуковых преобразователей для поочередной (или одновременной) передачи и приема ультразвуковых волн в противоположных направлениях. Наблюдая за разницей во времени распространения ультразвуковых волн, движущихся вниз и вверх по потоку в дымовой трубе, можно измерить скорость выбросов дымохода. Это самое надежное устройство для контроля расхода дымовых газов.
Принцип работы
Ультразвуковой расходомер FLW-100 сконструирован на основе принципа разницы во времени прохождения ультразвуковых волн. Внутри трубопровода установлена пара ультразвуковых преобразователей, обращенных друг к другу и образующих определенный угол с направлением потока дымовых газов. Под влиянием потока дымовых газов время прохождения ультразвуковой волны, идущей вниз по потоку, сокращается, в то время как время прохождения ультразвуковой волны, идущей вверх по потоку, увеличивается. Чем выше скорость потока дымовых газов, тем больше разница во времени полета.
Путем измерения разницы во времени прохождения ультразвуковых волн можно рассчитать скорость потока дымовых газов. Эта скорость является средней скоростью на пути ультразвуковой волны. В сочетании с площадью поперечного сечения трубопровода в точке измерения можно рассчитать мгновенную скорость потока.
Приложение
Измерение температуры, давления, скорости и расхода дымовых газов в режиме реального времени в средах большого диаметра, низкой скорости, высокого содержания пыли, высокой температуры и высокой влажности. например. углехимия, нефтехимия, сталелитейный завод, металлургия, цементный завод, сжигание мусора.
Функции
• Принцип измерения разницы во времени, высокая точность и надежность, быстрый отклик, поддержка длительной непрерывной работы;
• На результаты измерений не влияют колебания состава газа, температуры, давления и влажности;
• Измерение средней скорости потока вдоль линии, скорость потока более репрезентативна и точна;
• Подходит для дымоходов различного размера, размер дымохода до 13 м;
• Интегрированная конструкция для простоты обслуживания.
• Бесконтактное измерение, меньший риск засорения и коррозии, высокая надежность и низкие затраты на техническое обслуживание.
• Доступна взрывозащита для взрывоопасных газовых сред Зоны 1 и Зоны 2.
