Лазерный газоанализатор LGA-100

In-situ газоанализатор LGA-100 — это взрывозащищенный настраиваемый лазерный газоанализатор зондового типа для промышленного онлайн-анализа и онлайн-мониторинга окружающей среды. Он может анализировать в режиме онлайн O2, CO, NH3, CO2, CH4, H2O, HCl, HF и другие газы в различных сложных условиях (ПРИМЕЧАНИЕ: один анализатор может анализировать только 1–2 компонента). Измеряемая концентрация находится в диапазоне от постоянной до следовой. Анализатор обладает преимуществами низкого предела обнаружения, высокой чувствительности и быстрой скорости обнаружения.

Принцип работы

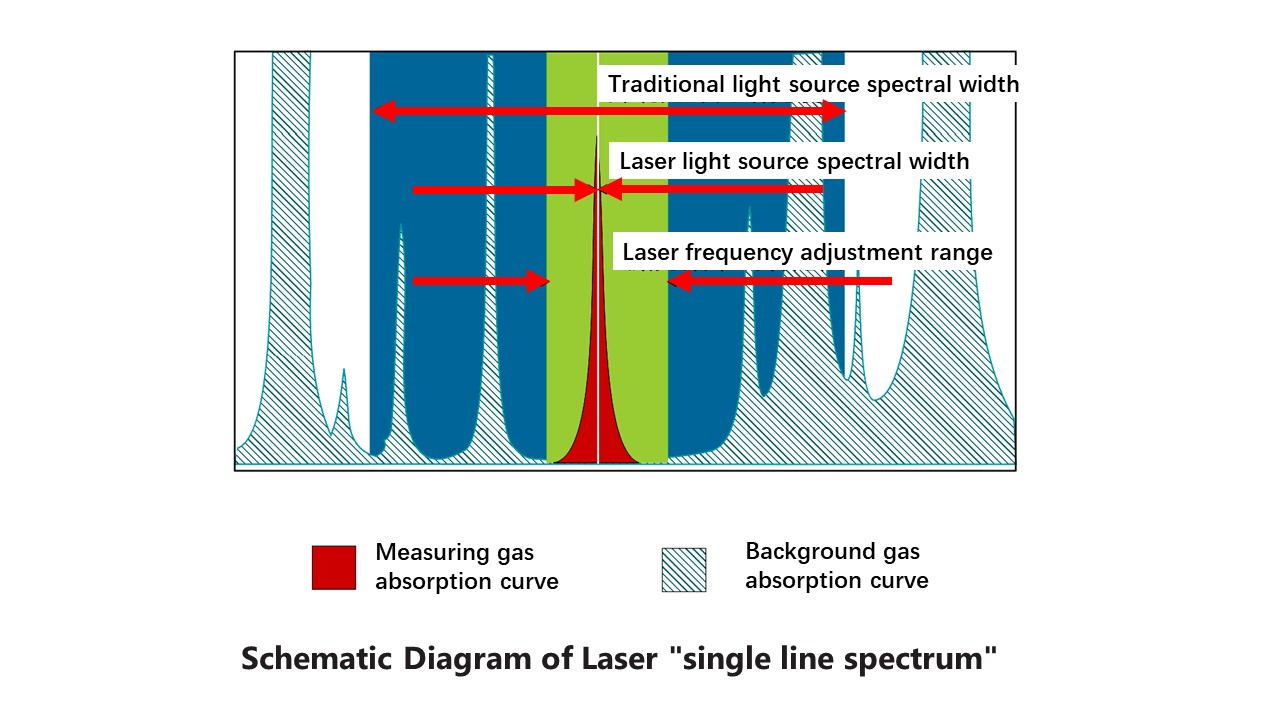

Спектроскопия перестраиваемого диодного лазера (TDLAS) использует возможность настройки длины волны лазера, которая меняется в зависимости от рабочей температуры и тока. Он может периодически регулировать ток, чтобы ширина спектра лазера периодически менялась в небольшом диапазоне. В каждом цикле данные «однолинейного спектра поглощения» измеряемого газа

можно получить. Лазерный газоанализатор сканирует определенные линии поглощения (без фонового газа) измеряемого газа, чтобы получить его

вторые гармоники. Основан на  принципе Бер-Ламберта. Путем обработки и анализа вторых гармоник, а также информации о спектре можно получить измеренную концентрацию газа.

Технология обнаружения газа TDLAS представляет собой технологию высокой чувствительности, высокого разрешения, высокой селективности и быстрого реагирования, которая широко используется в мониторинге промышленных процессов, диагностике и анализе процесса сгорания, измерении эффективности двигателя и выхлопных газов транспортных средств, контроле безопасности, мониторинге следов загрязняющих веществ в атмосфере и других областях.

Состав

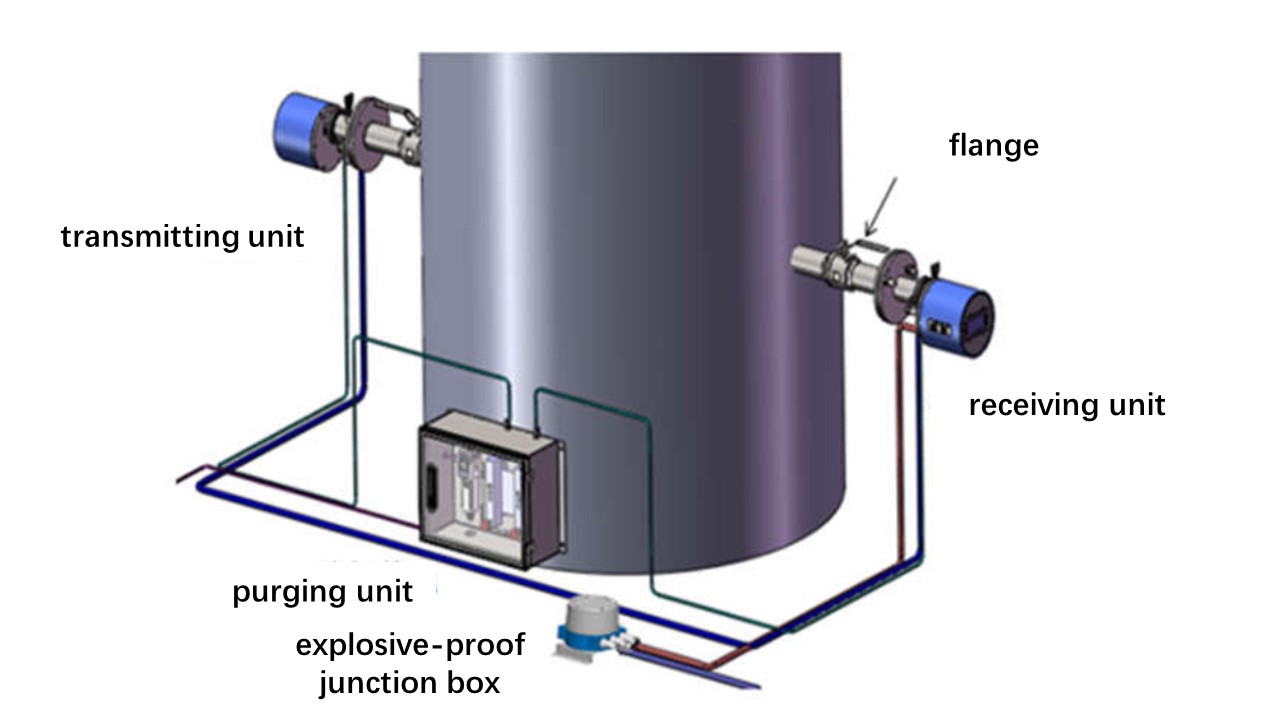

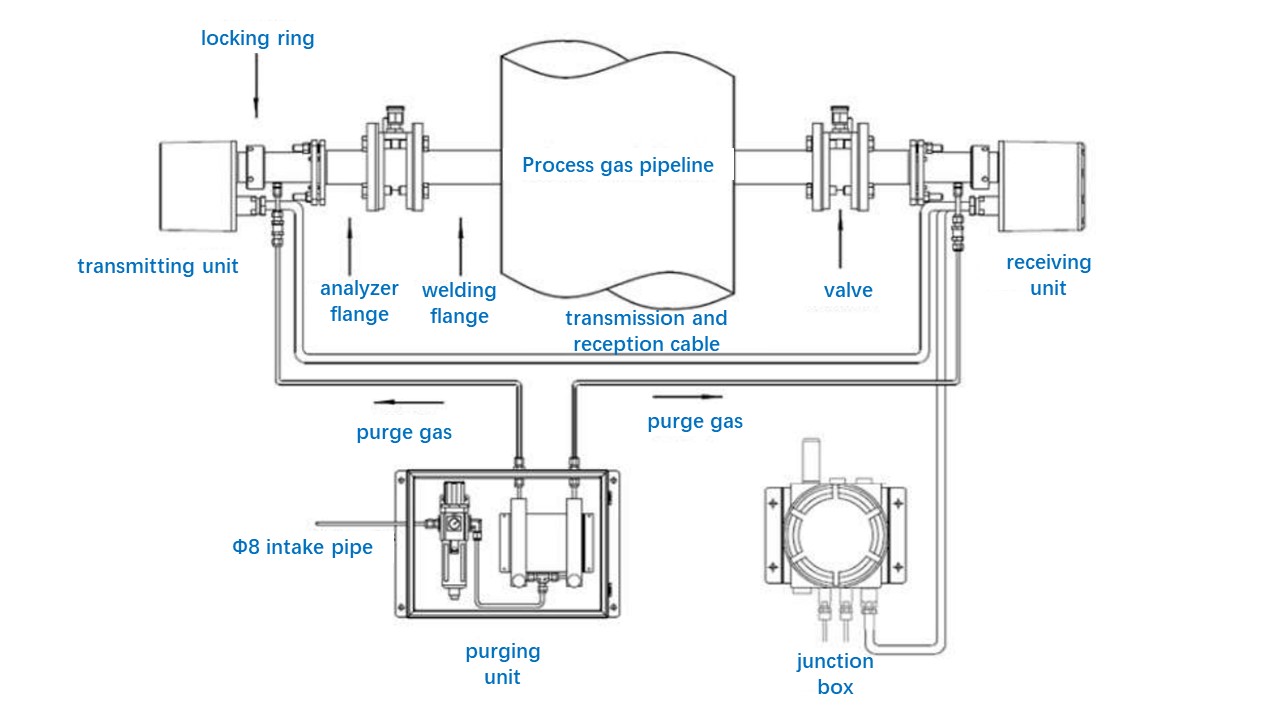

LGA-100 имеет интегрированную структуру, а его основные функциональные модули состоят из передающего, приемного и измерительного блоков. Передающий блок в основном приводит в действие полупроводниковый лазер для излучения лазерного света. Испускаемый лазерный свет проходит через измеряемый газ, а приемный блок выполняет фотоэлектрическое преобразование, обработку сигнала, анализ спектральных данных и получает данные измерения.

Приложение

•      Анализ конвертерного газа для рекуперации газа;

•      CDQ анализ циркулирующего газа;

•      Кислородомерный электрический рыболовный коксовый газ после анализа;

•      Анализ газа закачки пылевидного угля;

•      Анализ газообразного аммиака в цементной промышленности;

•      Обнаружение и анализ следов CO в цементной и природоохранной промышленности;

•      Анализ следов HCl и HF в охране окружающей среды и химической промышленности
